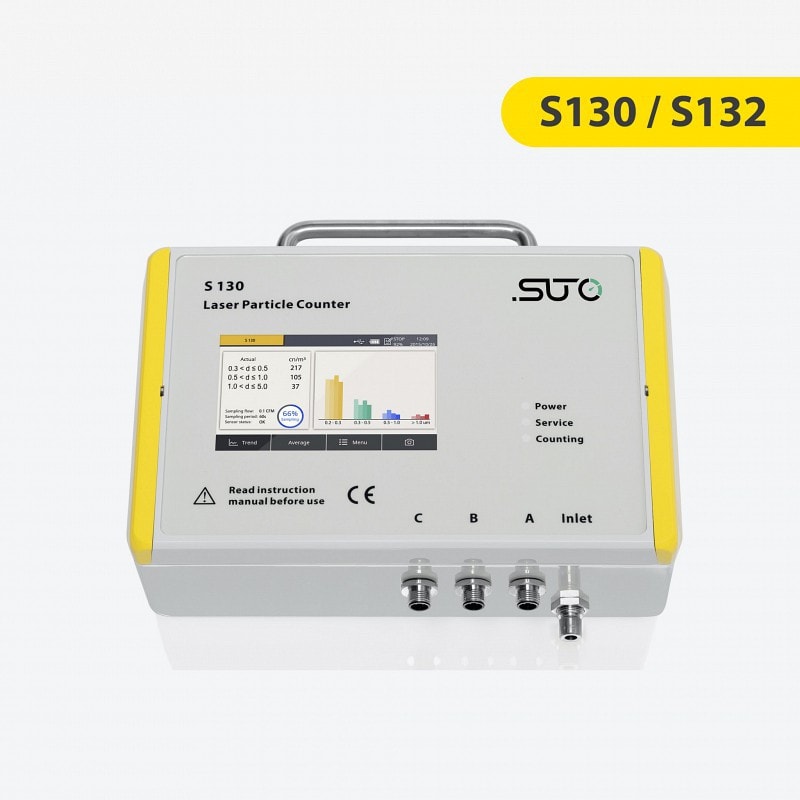

SUTO S130 / S132 Laser Particle Counter

SUTO S130 / S132 Laser Particle Counter

New generation laser particle counter optimized for applications in compressed air and gases.

  • Easy to connect particle measurement solution
  • Optional integrated 5” touch screen
  • Pro Version S132: Smallest channel 0.1 < d ≤ 0,5 μm
  • Eco Version S130: Smallest channel 0.3 < d ≤ 0,5 μm
  • Data Logger for online monitoring and printing
  • Pressure diffuser for a pressure range of 3… 15 bar(g)
  • Different connection options for software and BMS
  • For Compressed Air, Nitrogen N2, Carbon dioxide CO2
SKU: 77ab0f9b3f2f Kategori: Brand:

Deskripsi

S130/S132 adalah penghitung partikel laser generasi baru yang dioptimalkan untuk aplikasi di udara terkompresi atau gas terkompresi. Dengan mengutamakan kualitas dan pengetahuan akan kebutuhan pelanggan, instrumen ini dirancang untuk beroperasi terus-menerus 24 jam, 7 hari seminggu. Hal ini membantu memastikan kualitas udara terkompresi sekaligus membantu menghindari kontaminasi partikel pada proses dan produk.

Ukuran partikel dari 0,1 < d ≤ 5,0 μm
  • S130 Versi Eco: 0,3 < d ≤ 5,0 μm
  • S132 Versi Pro: 0,1 < d ≤ 5,0 μm
Diffuser Tekanan Terintegrasi

Berbeda dengan pesaingnya, Penghitung Partikel Laser SUTO dilengkapi dengan penyebar tekanan terpadu untuk mengurangi tekanan saluran di dalam instrumen. Hal ini memungkinkan pengguna untuk menggunakan penghitung partikel laser langsung dari sistem udara bertekanan tanpa memasang pengurang tekanan, dan karenanya mematuhi standar ISO 8573-4.

Tampilan Terintegrasi

Layar sentuh 5” yang terintegrasi menawarkan pembacaan langsung untuk semua saluran, pengaturan keluaran sinyal, serta pencatat data terintegrasi. Hal ini memungkinkan penyimpanan data pengukuran pada perangkat. Nilai pengukuran menunjukkan jumlah partikel per ft³, l atau m³, atau sebagai alternatif dalam μg/m³.

Pemantauan Kualitas Udara Menurut ISO 8573-1

ISO 8573-1 mendefinisikan kelas kemurnian udara terkompresi untuk partikulat dalam sistem udara terkompresi dengan memberikan nilai batas untuk setiap saluran. Penghitung Partikel Laser S132 mengukur saluran seperti yang didefinisikan oleh ISO 8573-1:

  • 0,1 < d ≤ 0,5 μm
  • 0,5 < d ≤ 1,0 μm
  • 1,0 < d ≤ 5,0 μm

Untuk 3 saluran ini, nilai batas ditetapkan dan dibagi ke dalam kelas. Namun, lebih jauh lagi, sebagaimana dinyatakan dalam standar ISO 8573, saluran keempat juga harus diukur, d > 5,0 μm. Nilai saluran ini harus 0 untuk kelas 0 hingga 5, jika tidak, klasifikasi akan jatuh ke dalam kelas 6 atau lebih buruk, di mana konsentrasi massa ditetapkan sebagai nilai batas.

Menyederhanakan Audit Kualitas Udara Terkompresi

Penghitung Partikel S130/132 merevolusi audit udara terkompresi dengan fitur Pengukuran Terpandu yang inovatif. Alat intuitif ini memandu pengguna langkah demi langkah melalui proses, membuatnya dapat diakses bahkan oleh pemula. Alat ini menghasilkan laporan kemurnian udara terperinci, menilai konsentrasi partikel, kepatuhan terhadap standar ISO 8573-1, dan menghitung kelas partikel ISO—memastikan pemantauan kualitas udara yang tepat dan andal.

Spesifikasi

MESSUNG
Particle
Measuring range S130: 0.3 < d ≤ 5.0 μm
S132: 0.1 < d ≤ 5.0 μm
Measuring channels S130:
CH1: 0.3 < d ≤ 0.5 μm
CH2: 0.5 < d ≤ 1.0 μm
CH3: 1.0 < d ≤ 5.0 μm
CH4: 5.0 μm < d (konfigurierbar)
S132:
CH1: 0.1 < d ≤ 0.5 μm
CH2: 0.5 < d ≤ 1.0 μm
CH3: 1.0 < d ≤ 5.0 μm
CH4: 5.0 μm < d (konfigurierbar)
Counting Efficiency according ISO 21501-4 30 ... 70 % of d > 0.1 um,
90 ... 110 % of d >= 0.3 um
Principle of measurement Laser detection
Sensor LED-laser
Consumption
Selectable units cn/m³, cn/ft³

SIGNAL INTERFACE & SUPPLY
Analog output
Signal 4 ... 20 mA (2-wire)
Alarm Switch output, normally open, max. 40 VDC, 200 mA
Fieldbus
Protocol Modbus/RTU, Modbus/TCP (with Display version)
Supply
Voltage supply 24 VDC / 10 W (ohne Display)
24 VDC / 20 W (mit Display)
Current consumption 420 mA (ohne Display)
840 mA (mit Display)
Data interface
USB USB Micro with OTG support

GENERAL DATA
Configuration
Others Device comes pre-configured
Configuration can be done via
on-screen touch
Display
Integrated 5” color touch screen
Data Logger
Storage 30 million measurement values (optional)
Miscellaneous
Electrical connection 3X M12
Protection class IP65
Process connection 6 mm quick connect (pressurized version), barb connection (ambient version)
Material PC, Al alloy
Weight S130: 1.9 kg
S132: 3.2 kg
Dimensions S130: 271 x 205 x 91 mm
S132: 300 x 240 x 120 mm
Operating conditions
Medium Compressed air and gases free of corrosive, aggressive, caustic and flammable constituents
Flow rate 2.83 l/min
Sample rate One sample per minute
Medium quality ISO 8573-4
Medium temperature 0 ... +50 °C
Medium humidity < 90 %, no condensation
Operating pressure 0.3 ... 1.5 MPa
Ambient temperature 0 ... +50 °C
Ambient humidity 0 ... 90 % rH
Storage temperature -10 ... +50 °C
Storage humidity < 90 % with no condensation
Transport temperature -10... +50 °C Without display
-10 ... +50 °C with display
