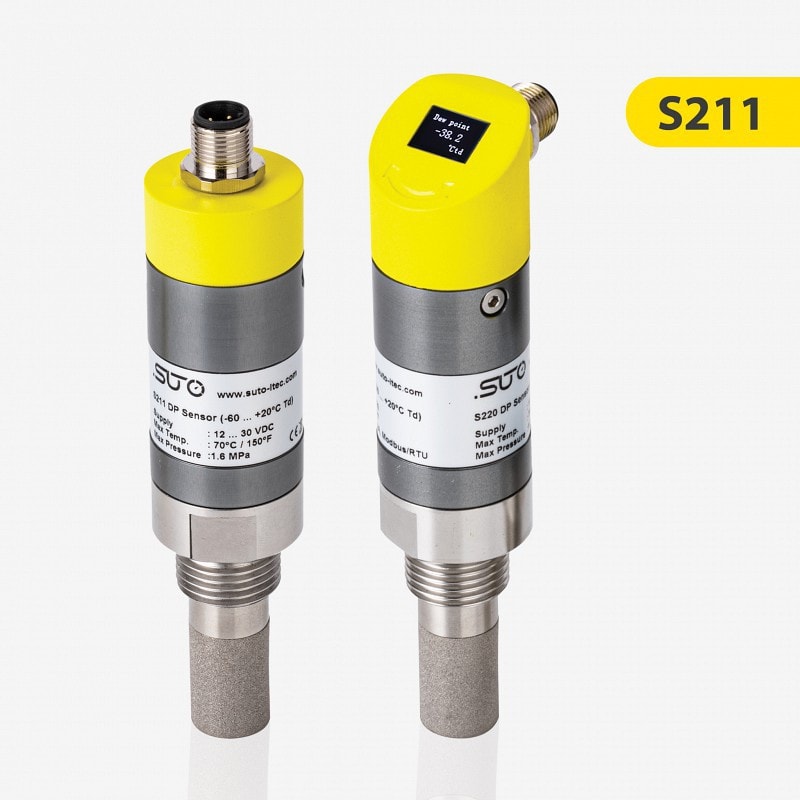

SUTO S211 Dew Point Sensor for Desiccant Dryers

SUTO S211 Dew Point Sensor for Desiccant Dryers

Ideal dew point sensor to monitor desiccant dryers with a range of -60 … +20 °C Td.

  • Accurate Dew point readings after desiccant dryers
  • Precise measurement with ± 2 °C Td accuracy
  • Integrated optional display for on-site values
  • Flexible installation thanks to the compact design
  • Integrated optional pressure sensor
  • Compressed air quality monitoring of humidity
  • 4 … 20 mA 2-wire / 3-wire and Modbus/RTU
  • Operating pressure of 0 … 1.6 MPa (Optional 35.0 MPa)
SKU: 368f052bb7c4 Kategori: Brand:

Deskripsi

Sensor Titik Embun Kompak SUTO S211 menyediakan solusi pemantauan titik embun yang terjangkau dan andal untuk aplikasi industri sesuai dengan ISO 8573-1. Desainnya yang ringkas dan fitur-fiturnya yang hebat menjadikannya pilihan yang tepat untuk pengukuran titik embun pada pengering pengering.

Didesain ulang untuk kebutuhan pelanggan kami

Sensor Titik Embun SUTO yang baru telah didesain ulang dari awal, dengan memadukan teknologi terkini dan semua pengalaman kami. Sensor tersebut sepenuhnya kompatibel dengan instalasi udara terkompresi dan gas yang ada.

Titik Embun, Tekanan dan Suhu

Sensor dilengkapi dengan sensor tekanan terintegrasi, yang menggabungkan pemantauan titik embun, suhu, dan tekanan menjadi satu instrumen.

Output yang Mudah Digunakan

Sensor Titik Embun S211 sangat cocok untuk diintegrasikan ke dalam kontrol proses atau sistem pemantauan tingkat tinggi. Berbagai pilihan output ditawarkan untuk integrasi yang lancar: 4 … 20 mA 2-kabel + SDI; 4 … 20 mA 3-kabel + SDI; 4 … 20 mA 3-kabel +; Modbus/RTU. S211 mudah dihubungkan ke SUTO S330/331 Displays / Data Logger serta SUTO Portable Data Logger S551 .

Layar OLED Opsional

Layar OLED opsional yang dipasang langsung pada S211 memberikan nilai waktu nyata di lokasi. Layar dapat dengan mudah diputar 340 ° untuk menyesuaikan dengan aplikasi apa pun.

Bahan Tahan Lama

Bodi utamanya terbuat dari paduan aluminium berkualitas tinggi dengan lapisan akhir yang lembut. Material sambungan proses adalah baja tahan karat 1.4301 (SUS 304), dibuat agar tahan lama.
Penutup atas terbuat dari aluminium dengan kualitas yang sama dengan bodi utamanya.

Perbandingan Seri Sensor Titik Embun
Model S211 S215 S220
Titik embun -60 … +20 °C Suhu udara -20 … +50 °C Suhu udara -100 … +20 °C Suhu udara
Suhu -30 … +70 °C -30 … +70 °C -30 … +70 °C
Tekanan Tekanan 0 … 1,6 MPa Tekanan 0 … 1,6 MPa Tekanan 0 … 1,6 MPa
Aplikasi Dalam pengering desikan Di pengering lemari es Dalam aplikasi teknologi tinggi
Layanan Penukaran SUTO

Layanan kalibrasi pertukaran menghilangkan waktu henti dan memungkinkan pengguna memiliki catatan pengukuran titik embun yang lancar.

Spesifikasi

MEASUREMENT
Dew Point
Accuracy ± 1 °C Td (0 ... 20 °C Td)
± 2 °C Td (-60 ... 0 °C Td)
Selectable units °C, °F, bar(g), MPa(g), psi(g), % rH, g/m³,
mg/m³, g/m³ atm., mg/m³
Measuring range -60 ... +20 °C Td
Repeatability 0.25 % from measured value
Sensor Polymer
Response time (t90) 0 °C Td ➞ -60 °C Td ≤ 280 sec
-60 °C Td ➞ 0 °C Td ≤ 65 sec
@ 4 l/min
Pressure
Accuracy 0.5 % FS
Measuring range 0 ... 1.6 MPa
Sensor Piezo resistive type
Temperature
Accuracy +/- 0.3 °C
Measuring range -30 ... +70 °C
Sensor Pt100
Reference conditions
Selectable conditions 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) Freely adjustable

SIGNAL INTERFACE & SUPPLY
Analog output
Signal 4 ... 20 mA 2-wire or
4 ... 20 mA 3-wire
Scaling 4 mA = -60; 20 mA = +20 °C Td; freely adjustable
Load 250R
Update rate 3/sec
Fieldbus
Protocol Modbus/RTU
Update rate 1/sec
Supply
Voltage supply 15 ... 30 VDC
Current consumption 2-wire: 4 ... 20 mA
3-wire: 40 mA @ 24 VDC
3-wire with Display: 50 mA @ 24 VDC

GENERAL DATA
Configuration
PC Software S4C-DP Application
Display (Optional)
Integrated 0.66” OLED display, indicates the measured value and unit
Material
Process connection Stainless steel 1.4301 (SUS 304)
Housing Display cover: PC + ABS
Sensor Polymer + Quartz-Crystal
Metal parts Sinter filter (stainless steel)
Miscellaneous
Electrical connection M12, 5-pole
Protection class IP65
Approvals CE
Process connection G 1/2” (ISO 228/1)
Weight 180 g
Operating conditions
Medium Air, Argon, O₂, N₂, CO₂
Medium quality ISO 8573-1: 4.6.3 or better
Medium temperature -30 ... +70 °C
Medium humidity ≤ 20 °C Td
Operating pressure 0.1 ... 1.6 MPa
Ambient temperature 0 ... +50 °C
Ambient humidity 0 ... 100 % rH
Storage temperature -20 ... +50 °C
Transport temperature -30 ... +70 °C
