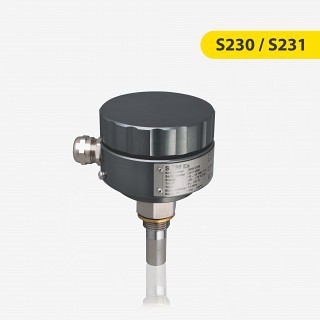

SUTO S230 / S231 Compressed Air Dew Point Transmitter for Ex Applications

SUTO S230 / S231 Compressed Air Dew Point Transmitter for Ex Applications

Ex dew point sensors provide long-term stable dew point monitoring in industrial or hazardous applications.

  • Industrial dew point transmitter for rough environment
  • Unique QCM sensor for precise measurements
  • Low dew point measurement down to -100 °C Td
  • Compact and robust transmitter design
  • Explosion proof for Ex-area applications
  • Low maintenance costs due to stable measurements
  • 4 … 20 mA (isolated); Modbus/ RTU
  • Pressure -0.1 … 1.6 MPa (S230); -0.1 … 35 MPa (S231)
SKU: e1e05abe26dc Kategori: Brand:

Deskripsi

Pemancar Titik Embun Tugas Berat SUTO S230 / S231 menyediakan pemantauan titik embun yang andal dan stabil dalam jangka panjang untuk udara dan gas bertekanan dalam aplikasi yang keras dan berbahaya. Waktu respons yang cepat memastikan indikasi yang aman dan andal setiap kali titik embun berada di luar rentang yang valid.



S230 Untuk Aplikasi Titik Embun Rendah

Pemancar Titik Embun S230 memberikan hasil akurat pada rentang hingga -100 °C Td. Hal ini membuatnya sangat cocok untuk aplikasi khusus yang memerlukan pengukuran titik embun rendah.

S231 untuk Aplikasi Rentang Standar

Pemancar Titik Embun S231 hadir dengan rentang standar dari -50… +50 °C Td, menawarkan berbagai aplikasi pemantauan titik embun untuk udara terkompresi dan gas.

Solusi Area Eks

Persetujuan IECEx opsional menjadikannya alat yang sempurna untuk digunakan di lingkungan yang mudah meledak (area Ex). Teknologi sensor ganda unik SUTO mengoptimalkan sensitivitas dan akurasi sensor dengan secara otomatis memilih jenis sensor yang ideal untuk situasi tersebut.

Sinyal Output yang Mudah Digunakan

S230/S231 siap digunakan dan mudah dipasang dengan pilihan keluaran 4-20mA atau Modbus RTU (RS485). Jika diperlukan, parameter dapat dipantau dengan cepat melalui perangkat lunak layanan SUTO. Pemancar juga dapat dihubungkan ke pencatat data SUTO S331 (stasioner) atau S551 (portabel) dan data dapat ditransfer untuk analisis lebih lanjut.

Layanan Penukaran SUTO

Layanan kalibrasi pertukaran SUTO membantu menghilangkan waktu henti dan memungkinkan pengguna memiliki catatan pengukuran titik embun yang lancar.

Spesifikasi

MEASUREMENT
Dew Point
Accuracy ± 1 °C Td (0 ... 20 °C Td)
± 2 °C Td (-60 ... 0 °C Td)
± 3 °C (-100 ... -60 °C Td)
Selectable units °C, °F, bar(g), MPa(g), psi(g), % rH,
g/m³, mg/m³, G/m³ atm., mg/m³ atm., ppm(v), g/kg, °C Td atm.
Measuring range (model depending) S230: -100 ... +20 °C Td
S231: -50 ... +20 °C Td
Sensor Polymer + QCM
Response time t90 (@ 4l/min) -20 °C Td -> -60 °C Td = < 240 s
-60 °C Td -> -20 °C Td = < 30 s
Temperature
Accuracy 0.3 °C
Measuring range -30 ... +70 °C
Sensor NTC
Reference conditions
Selectable conditions Pressure Dew Point,
Atmospheric Dew Point

SIGNAL INTERFACE & SUPPLY
Analog output
Signal 4 ... 20 mA (isolated)
Modbus/RTU
Scaling S230: 4 mA = -100 °C Td;
20 mA = +20 °C Td
S231: 4 mA = -50 °C Td;
20 mA = +20 °C Td
Load 250R
Update rate 3 / sec
Fieldbus
Protocol Modbus/RTU
Update rate 1/s
Supply
Voltage supply 15 ... 30 VDC
Current consumption 40 mA @ 24 VDC

GENERAL DATA
Konfiguration
PC Software S4C-DP Application
Material
Process connection Stainless steel 1.4301 (SUS 304)
Housing Aluminium alloy
Sensor Polymer, Ceramic
Miscellaneous
Electrical connection Screw terminals
Protection class IP67
Approvals II 2G Ex db ib IIC T4 Gb
II 2D Ex ib tb IIIC T135°C Db
CE
Process connection G 1/2“ thread (ISO 228/1)
Weight 728 g
Operating conditions
Medium Air, Argon, O₂, N₂, CO₂*
Medium quality ISO 8573-1: 4.6.3 or better
Medium temperature -30 ... +70 °C
Medium humidity ≤ 20 °C Td
Operating pressure (model depending) -0.1 ... 1.6 MPa (S230)
-0.1 ... 35 MPa (S231)
Ambient temperature 0 ... +50 °C
Ambient humidity 0 ... 100 % rH
Storage temperature -20 ... +50 °C
Transport temperature -30 ... +70 ºC
Stated accuracy under following conditions:
Ambient temperature 23 °C ±3 °C
Process temperature 23 °C ±3 °C
Ambient humidity < 95 %, no condensation
Airflow > 2 l/min at sensor tip
