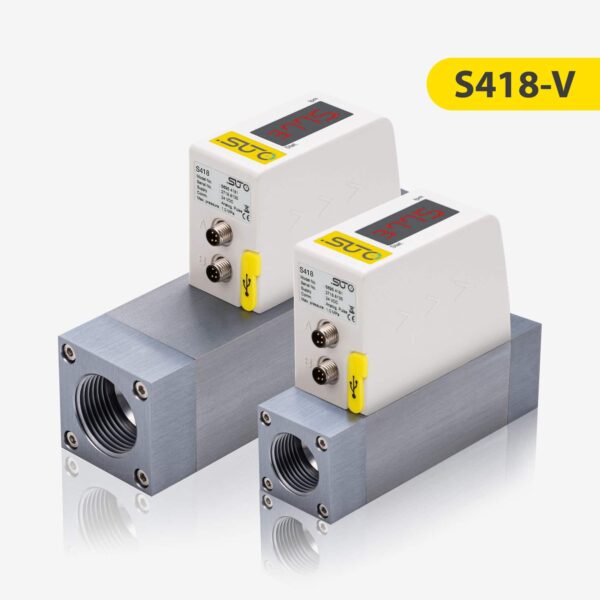

SUTO S418-V Compact Flow Meter for Vacuum Applications

SUTO S418-V Compact Flow Meter for Vacuum Applications

Pengukur aliran vakum ringkas untuk pemantauan kinerja pompa vakum secara presisi.

  • Pengukur aliran kompak untuk pengukuran aliran vakum
  • Sensor tekanan untuk pengukuran aliran vakum aktual
  • Hasil akurat berkat pengkondisi aliran
  • Aplikasi ponsel pintar gratis untuk nilai dan konfigurasi langsung
  • Pemantauan proses yang mudah dan murah
  • Pemasangan yang mudah dan fleksibilitas yang tinggi
  • Terisolasi 4… 20 mA & Pulsa; Modbus/ RTU; M-Bus
  • Koneksi ulir dalam G: DN8, DN15, DN20, DN25 atau DN32
SKU: 5eb19dcb50e6 Kategori: Brand:

Deskripsi

Pengukur Aliran Kompak S418-V menawarkan solusi pemantauan yang sederhana namun efektif untuk aplikasi vakum di titik penggunaan. Pengukur Aliran Tipe Inline dirancang untuk memantau kinerja pompa vakum. Dengan demikian, aliran aktual dan tekanan absolut pada sisi bertekanan rendah pompa vakum diukur.



Penggunaan teknologi aliran massa termal membuat pengukur aliran juga tahan terhadap perubahan suhu dan tekanan.

Optimasi dan Keandalan Sistem Vakum

Dengan memantau aliran, konsumsi, tekanan dan suhu pada titik penggunaan, pengukur aliran membantu mengoptimalkan efisiensi sistem vakum dan menemukan potensi pengoptimalan.

Dilengkapi dengan sensor tekanan absolut, alat ini tidak hanya menunjukkan tekanan vakum, tetapi juga menunjukkan aliran vakum yang sebenarnya. Parameter ini merupakan nilai penting dalam aplikasi vakum dan membantu operator memastikan keandalan proses mereka.

Instalasi Fleksibel

S418-V menawarkan fleksibilitas yang tinggi pada titik penggunaan dan dapat dipasang di mana saja. Dengan layar terintegrasi, sensor vakum tersedia untuk berbagai ukuran pipa DN8, DN15, DN20, DN25, dan DN32 (ulir G female).

Aplikasi Ponsel Pintar untuk Konfigurasi dan Data Real-time

Flow Meter dapat dikonfigurasikan dengan mudah melalui Aplikasi SUTO S4C-FS . Data waktu nyata juga dapat dibaca di telepon pintar melalui aplikasi. Ini membantu untuk mendapatkan gambaran umum yang cepat mengenai data dan situasi aktual.

Spesifikasi

MEASUREMENT
Flow
Accuracy 1.5 % of reading ± 0.3 % FS
Selectable units m³/h, l/min, cfm, kg/h
Measuring range see table on the previous page
Repeatability 0.5 % of reading
Sensor Thermal mass flow sensor
Sampling rate 10 samples / sec
Turndown ratio 1:100
Response time (t90) 0.5 sec
Consumption
Selectable units m³, ft³, l, kg
Pressure
Accuracy 0.5 % FS
Selectable units bar, psi
Measuring range 0.01 ... 1.6 bar(a)
Sensor Piezo resistive sensor
Reference conditions
Selectable conditions 20 °C 1000 mbar (ISO1217)

SIGNAL INTERFACE & SUPPLY
Analog output
Signal 4 ... 20 mA (4-wire), isolated
Scaling 0 ... max flow, freely adjustable
Load max. 250 Ohm
Update rate 3/sec
Pulse output
Signal Switch output, normally open, max. 30 VDC, 200 mA
Scaling 1 pulse per consumption unit
Fieldbus
Protocol Modbus/RTU
Supply
Voltage supply 15 ... 30 VDC
Current consumption 120 mA @ 24 VDC
Data interface
Connection USB micro

GENERAL DATA
Configuration
Wireless S4C-FS App for mobile phones
PC Software S4A PC software for data analyzes
Display
Integrated 4 digit LED
Data Logger
Storage 8 Mio. values
Material
Process connection Aluminum alloy
Housing PC + ABS
Sensor Ceramic, glass coated
Metal parts Aluminum alloy
Miscellaneous
Electrical connection 2 x M8 (4 pole)
Protection class IP54
Approvals CE, RoHS, FCC
Process connection G-thread
Weight 0.45 ... 1.1 kg (depends on model)
Operating conditions
Medium Air, N2, O2, CO2 and other gases
Medium quality ISO 8573: 4.4.3 or better
Medium temperature 0 ... 50 °C
Medium humidity < 90 % rH, no condensation
Operating pressure Max. 10 bar(g)
Ambient temperature 0 ... 50 °C
Ambient humidity < 95 % rH
Storage temperature -30 ... 70 °C
Transport temperature -30 ... 70 °C
Pipe sizes DN8, DN15, DN20, DN25

MEASURING RANGE
Process
connection		 DN8 DN15 DN20 DN25 Absolute Pressure
(mbar)
Vacuum flow
in l/min		 56 222 444 778 900
63 250 500 875 800
71 286 571 1000 700
83 333 667 1167 600
100 400 800 1400 500
125 500 1000 1750 400
167 557 1333 2333 300
250 1000 2000 3500 200
500 2000 4000 7000 100
Stated measuring ranges for S418-V under following conditions:
Standard flow in air in l/min
Reference pressure: 1000 mbar
Reference Temperature: +20 °C

VACUUM SCALES
bar(a) inch Hg(g) kPa(g) bar(g) mbar(a)
1.00 0.00 0 0.00 1000
0.90 -2.95 -10 -0.10 900
0.80 -5.91 -20 -0.20 800
0.70 -8.86 -30 -0.30 700
0.60 -11.81 -40 -0.40 600
0.50 -14.77 -50 -0.50 500
0.40 -17.72 -60 -0.60 400
0.30 -20.67 -70 -0.70 300
0.20 -23.63 -80 -0.80 200
0.10 -26.58 -90 -0.90 100
0.01 -29.24 -99 -0.99 10
