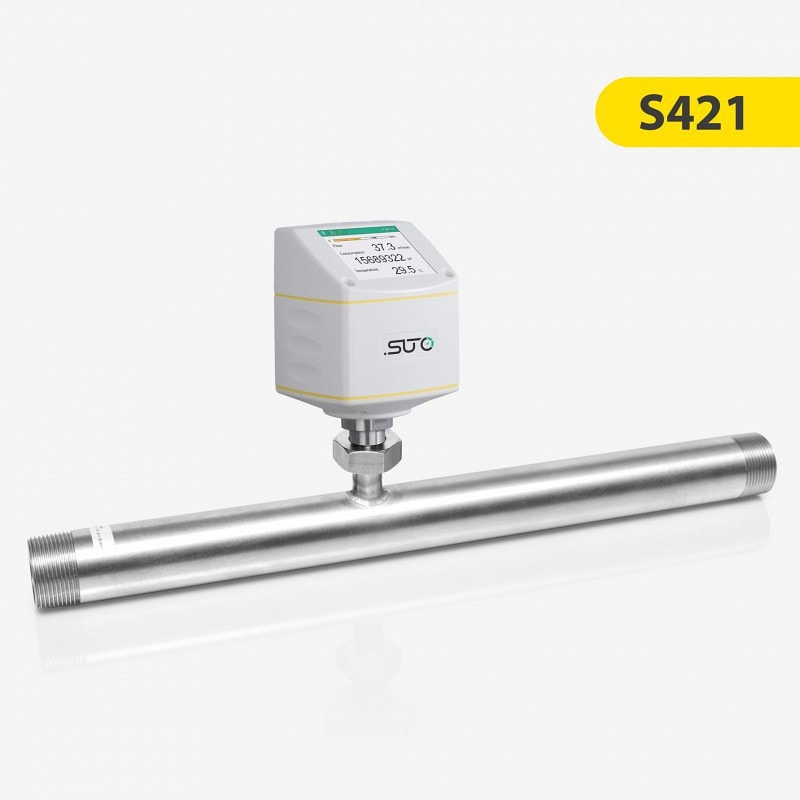

SUTO S421 Thermal Mass Flow Sensor for Compressed Air and Gases (Inline-Sensor)

SUTO S421 Thermal Mass Flow Sensor for Compressed Air and Gases (Inline-Sensor)

Pengukur aliran udara terkompresi inline dilengkapi dengan bagian pengukuran dalam berbagai ukuran dan sangat cocok dengan sistem Anda.

  • Sensor inline yang terjangkau untuk mengukur aliran udara terkompresi
  • Waktu respons cepat dan presisi tinggi
  • Aplikasi telepon pintar untuk pembacaan langsung dan pengaturan mudah
  • Integrasi yang mulus ke dalam sistem udara terkompresi dan gas
  • Kondisioner aliran opsional, tidak perlu saluran masuk langsung
  • Tidak ada kompensasi suhu dan tekanan tambahan
  • Terisolasi 4… 20 mA & Pulse; Modbus/ RTU; Modbus/ TCP; M-Bus
  • Tipe in-line dengan bagian pengukuran DN15 hingga DN80
SKU: 75e0960b5d1a Kategori: Brand:

Deskripsi

Sensor Aliran Massa Termal SUTO S421 menyediakan pemantauan aliran dan konsumsi udara terkompresi dan gas yang andal di saluran utama dan header dengan rentang pengukuran yang luas. Dengan resolusi dan laju pengambilan sampel yang tinggi, pengukuran yang cepat dan tepat tercapai.

Instalasi Mudah dan Tampilan Opsional

Pemasangan dilakukan melalui bagian pengukuran dengan diameter yang telah ditentukan sebelumnya, dengan ulir R atau dengan sambungan flensa. Sensor aliran dikalibrasi pada bagian pengukuran yang dipilih. Layar warna opsional dirancang untuk menampilkan semua nilai yang diukur seperti aliran dan konsumsi total pada layar. Layar juga dapat digunakan untuk mengelola pengaturan sensor, seperti jenis gas, pengaturan sinyal keluaran, atau kondisi referensi.

Pengukuran dua gas pada saat yang sama

Sensor aliran massa termal dapat menyimpan dua kurva kalibrasi, artinya sensor dapat digunakan dalam dua gas yang berbeda tanpa kehilangan akurasi. Misalnya, ini akan memungkinkan pengukuran aliran udara terkompresi dan memiliki kemampuan untuk beralih ke pengukuran Nitrogen hanya dengan mengubah jenis gas melalui aplikasi S4C-FS atau menggunakan tampilan sensor.

Berbagai Output Sensor

Sensor Aliran Massa Termal S421 menawarkan 4 opsi keluaran sinyal yang berbeda. Sensor ini dapat memiliki keluaran analog dan pulsa yang terisolasi untuk membaca aliran dan total konsumsi. Opsi keluaran Modbus/RTU dan Modbus/TCP menawarkan solusi antarmuka digital canggih untuk menghubungkan meteran ke pengontrol tingkat tinggi atau solusi perangkat lunak. Dengan menggunakan M-Bus sebagai keluaran, meteran dapat dihubungkan ke jaringan pengukuran yang ada dengan mudah.

Konfigurasi seluler dan data waktu nyata

Berbagai pengaturan seperti jenis gas, unit aliran, dan standar referensi dapat diatur langsung di pabrik sesuai dengan kebutuhan Anda. Jika pengaturan perlu diubah di lokasi, pengaturan tersebut dapat dilakukan menggunakan aplikasi telepon pintar S4C-FS. Hal ini memungkinkan pengguna untuk mengubah pengaturan sensor aliran secara nirkabel di lokasi. Pengaturan pengukur aliran terlindungi dengan baik dari akses yang tidak diinginkan dengan penggunaan kode akses QR unik untuk setiap pengukur.

Spesifikasi

MEASUREMENT
Flow
Accuracy 1.5 % of reading ± 0.3 % FS (optional 1 % of reading)
Selectable units m3/h, m3/min, l/min, l/s, cfm, kg/h, kg/min, kg/s
Repeatability 0.25 % of reading
Sensor Thermal mass flow sensor
Sampling rate 10 samples / sec
Turndown ratio 200:1
Response time (t90) 0.1 sec
Consumption
Selectable units m3, ft3, l
Reference conditions
Selectable conditions 20 °C 1000 mbar (ISO1217),
0 °C 1013 mbar (DIN1343)
freely adjustable

SIGNAL INTERFACE & SUPPLY
Analog output
Signal 4 ... 20 mA (4-wire), isolated
Scaling 0 ... max flow, freely adjustable
Load max. 250 Ohm
Update rate Value updated ever 1 sec
Pulse output
Signal Switch output, normally open, max. 30 VDC, 20 mA
Scaling 1 pulse per consumption unit (selectable)
Fieldbus
Protocol Modbus/RTU, Modbus/TCP
Update rate Value updated ever 1 sec
Supply
Voltage supply 15 ... 30 VDC
Current consumption max. 200 mA

GENERAL DATA
Configuration
Wireless S4C-FS App for mobile phones
PC Software USB Service Kit + Software
Others Display with 2 touch buttons
Display
Integrated 2.4” color graphic display with 3 touch buttons
Material
Process connection Stainless steel 1.4404 (SUS 316L)
Housing PC + ABS
Sensor Ceramic, glass coated
Metal parts Stainless steel 1.4404 (SUS 316L)
Miscellaneous
Electrical connection 2 x M12 (5 pole); 1 x M12 (8-pole x-coded) for TCP
Protection class IP65
Approvals CE, RoHS, FCC
Process connection S401: G1/2” (ISO 228/1)
S421: Measuring section with R-thread or Flange
Weight S401: 0.9 kg
S421: 0.4 kg (without measuring section)
Operating conditions
Medium Air, N₂, O₂, CO₂ and other gases
Medium quality ISO 8573: 4.4.3 or better
Medium temperature -30 ... +140 °C
Medium humidity < 90 % rH, no condensation
Operating pressure max. 5.0 MPa (> 1.6 MPa need installation device)
Ambient temperature -30 ... +70 °C, -10 ... +50 °C (with display)
Ambient humidity < 99 % rH
Storage temperature -30 ... +70 °C
Transport temperature -30 ... +70 °C
Pipe sizes S401: ½” ... 12” (bigger pipes on request) S421: ½” ... 3”

Volumetric Flow Ranges
Pipe Specifications S401 S421
Anschlussgewinde DN DI (mm) S401-S (m3/h) S401-M (m3/h) S401-H (m3/h) Measuring range from to
½” DN15 - - 0.5 ... 90 m3/h
¾” DN20 - - 0.9 ... 170 m3/h
1” DN25 27.3 0.5 ... 147.7 0.6 ... 294.7 0.6 ... 356.9 1.5 ... 290 m3/h
1¼” DN32 36.0 0.9 ... 266.3 1.2 ... 531.5 1.2 ... 643.5 2 ... 500 m3/h
1½” DN40 41.9 1.2 ... 366.7 1.5 ... 731.9 1.5 ... 886.2 3 ... 700 m3/h
2” DN50 53.1 2.0 ... 600.1 2.5 ... 1197.6 3.0 ... 1450.0 4 ... 1000 m3/h
2½” DN65 68.9 3.5 ... 1026.5 5.0 ... 2048.6 5.0 ... 2480.4 6 ... 1500 m3/h
3” DN80 80.9 5.0 ... 1424.4 7.0 ... 2842.7 7.0 ... 3441.9 8 ... 2500 m3/h
4” DN100 100.0 10 ... 2183.3 12 ... 4357.2 12.0 ... 5275.7
5” DN125 125.0 13 ... 3419.6 18 ... 6824.4 18.0 ... 8263.1
6” DN150 150.0 18 ... 4930.1 25 ... 9838.9 25.0 ... 11913.1
8” DN200 200.0 26 ... 8785.6 33 ... 17533.3 42.0 ... 21229.5
10” DN250 250.0 40 ... 13743.9 52 ... 27428.5 60.0 ... 33210.7
12” DN300 300.0 60 ... 19814.8 80 ... 39544.1 100.0 ... 47880.4
