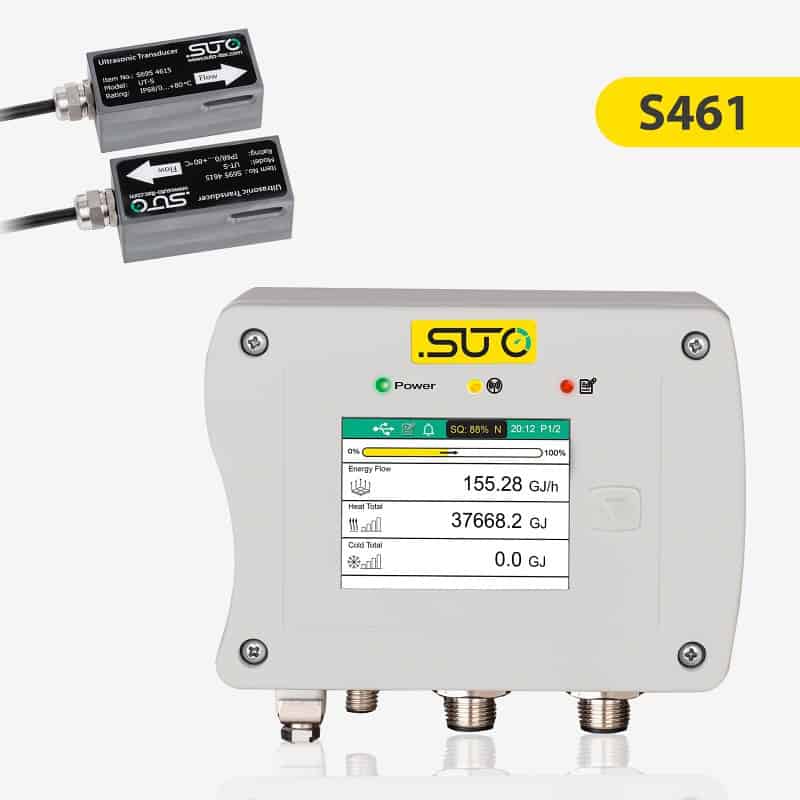

SUTO S461 Smart Ultrasonic Flow Meter for Water and other Liquids

SUTO S461 Smart Ultrasonic Flow Meter for Water and other Liquids

Pemantauan aliran air dan berbagai cairan lainnya yang andal dan non-invasif.

  • Pengukuran cairan plug & play noninvasif
  • Sebagai pengukur energi untuk memantau penukar panas
  • Perekam Data Terintegrasi dengan 8 juta sampel
  • Konfigurasi yang mudah digunakan melalui aplikasi telepon pintar
  • Pemasangan Fleksibel berkat desain yang kompak
  • Digunakan dalam aplikasi stasioner dan portabel
  • 4… 20 mA & Sakelar/Pulse; Modbus/RTU; Modbus/TCP dengan PoE
  • Pemasangan penjepit untuk ukuran pipa DN40 … DN1200
SKU: 11a0010c972c Kategori: Brand:

Deskripsi

Pengukur Aliran Jepit Ultrasonik SUTO S461 untuk Air dan Cairan Lainnya merupakan solusi lengkap untuk memberikan pengukuran aliran dan konsumsi air dan cairan lainnya yang andal, hemat biaya, dan akurat. Berdasarkan teknologi waktu transit, pengukur aliran S461 hadir dengan fitur-fitur unik dan kinerja yang luar biasa.

Pemasangan Jepit Mudah

Pengukur Aliran Cerdas S461 cukup dijepitkan ke bagian luar pipa dan tidak akan pernah bersentuhan dengan cairan. Dengan desainnya yang kokoh, unit utama dapat dipasang ke pipa itu sendiri, di dinding, atau ke rel DIN. Pengukur Aliran mendukung ukuran pipa DN40 … DN1200.
Aliran dan konsumsi cairan dapat diukur di kedua arah (Pengukuran dua arah).

Dapat Digunakan sebagai Versi Portabel

S461 juga tersedia dalam versi portabel dalam wadah jinjing. Hal ini memungkinkan flowmeter digunakan secara fleksibel untuk berbagai lokasi pengukuran.

Konfigurasi Cerdas melalui Aplikasi

Konfigurasi dan pengaturan dilakukan melalui aplikasi telepon pintar nirkabel S4C-US yang dapat diunduh gratis dari situs web SUTO iTEC, Google Play Store, dan Apple App Store. Aplikasi ini memungkinkan pengguna untuk mengatur perangkat serta membaca nilai langsung, konfigurasi logger, dan membaca data logger. Memiliki kemampuan untuk mendapatkan tampilan instan konsumsi harian, mingguan, dan bulanan.

Pemantauan Efisiensi Penukar Panas

Dengan menambahkan 2 sensor suhu yang dapat dijepit, S461 dapat digunakan sebagai Pengukur Energi. Hal ini memudahkan pemantauan efisiensi penukar panas serta aliran cairan hanya dalam satu perangkat. Penukar panas memindahkan panas (energi) dari media bersuhu lebih tinggi (aliran panas) ke media yang lebih dingin (aliran panas). S461 mengukur laju aliran dan perbedaan suhu antara aliran dingin dan aliran panas. Berdasarkan pengukuran ini, energi yang dipulihkan akan dihitung.

Koneksi ke Sistem Pemantauan

Pengukur Aliran S461 dapat dengan mudah dihubungkan ke sistem pemantauan apa pun melalui berbagai antarmuka sinyal: Modbus/RTU (standar), 4… 20 mA / Pulsa / Alarm-Relay (opsional), Modbus/TCP (opsional).

Berbagai Aplikasi

Pengukur Aliran Ultrasonik S461 digunakan dalam berbagai aplikasi, seperti Pendinginan / Pemanasan / Air Proses; Pengukuran Air Murni; Bahan Bakar, Oli, Produk Minyak Bumi; Pengolahan Air; Makanan / Minuman, dan banyak lagi.

Spesifikasi

MEASUREMENT
Flow
Accuracy 1.0 % o. RDG ±0.01 m/s
Selectable units Metric: m/s, m³/h, m³/min, l/min, m³
Imperial: ft/min, cfm, cfs, USG/min, IG/min, bbl/min
Measuring range 0 ... 12 m/s
Repeatability 0.5 % o.RDG
Transducer Ultrasonic transducer
Sampling rate 5 samples / sec
Response time (t90) 0.1 sec
Consumption
Selectable units Metric: m³, l
Imperial: cf, IG, UG, bbl
Temperature
Accuracy 0.5 °C
Selectable units Metric: °C. Imperial: °F
Measuring range -40 ... +130 °C
Sensor Pt1000
Energy Flow
Selectable units Metric: GJ/h, kJ/h, kcal/h
Imperial: MBtu/h, Btu/h
Energy
Selectable units Metric: GJ, kJ, kcal, kWh, MWh
Imperial: Mbtu, Btu

SIGNAL INTERFACE & SUPPLY
Analog output (Option)
Signal 4 ... 20 mA (4-wire), isolated
Scaling 0 ... max flow, freely adjustable
Load max. 250 Ohm
Update rate 100 ms
Pulse output (Option)
Signal Switch output, normally open, nominal value: 24 VDC/0.5 A
Scaling 1 pulse per consumption unit (selectable)
Fieldbus
Protocol Modbus/RTU (Standard)
Modbus/TCP and PoE (Option)
Supply
Voltage supply 20 ... 28 VDC
Current consumption 150 mA @ 24 VDC

GENERAL DATA
Configuration
Wireless S4C-US App for mobile phones
Display
Size/Resolution 2.4” color (640 x 480) graphic display, 1 touch button
Data Logger
Storage 8 Mio. values
Material
Main Casing PC + ABS
Transducer UT-S: Industrial synthetic plastics
UTH-S: Aluminum
Miscellaneous
Electrical connection 2 x M12 D code (4 pole): transducer
2 x M12 (5 pole): Signals/Supply.
(8-pole x-coded) for TCP
2 x M8 (4 pole): Pt1000 (Energy Meter Version)
Protection class Main casing: IP65. Transducer: IP68
Approvals CE, RoHS, FCC
Dimensions Main unit: 124 x 102 x 70 mm
UT-S Transducer: 64 x 30 x 27 mm
UTH-S Transducer: 68 x 34 x 34 mm
Weight 1.2 kg
Betriebsparameter
Fluids All acoustically conductive liquids with less than 10 % gaseous
Medium temperature -40 ... +130 °C
Ambient temperature Main unit: 0 ... +50 °C
UT-S Transducer: 0 ... +80 °C
UTH-S Transducer: -40 ... +130 °C
Ambient humidity < 99 % rH
Storage temperature -30 ... 70 °C
Transport temperature -30 ... 70 °C
Pipe sizes DN40 ... DN1200

EASURING RANGE
DN DO Max flow
mm mm l/min m3/h cfm
40 48 905 54 32
50 60 1.414 85 50
65 76 2.389 143 84
80 88 3.619 217 128
100 114 5.655 339 200
125 139 8.835 530 312
150 165 12.723 763 449
200 219 22.618 1.357 799
250 273 35.341 2.121 1.248
300 323 50.891 3.054 1.797
500 508 141.365 8.482 4.992
1.000 1.016 565.458 33.929 19.970
1.200 1.219 814.260 48.858 28.756
Remarks: DN: nominal inner diamter
DO: outer diameter (depends on standard and material)
