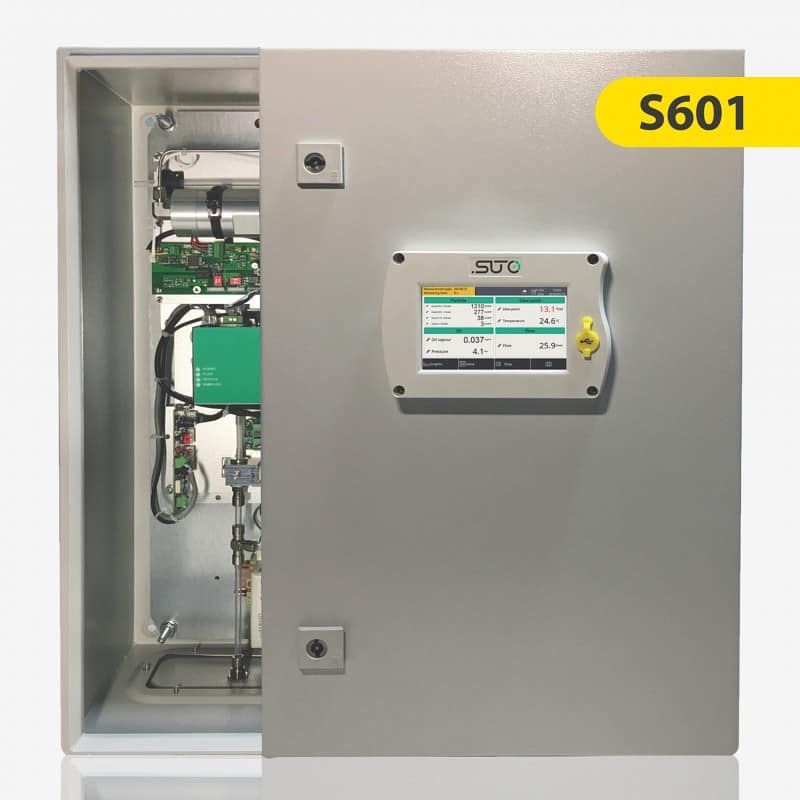

SUTO S601 Stationary Compressed Air Purity Monitor

SUTO S601 Stationary Compressed Air Purity Monitor

Permanent 24/7 compressed air quality and purity monitoring according to ISO 8573-1.

  • All-in-one solution to measure ISO 8573-1 parameters
  • 24/7 compressed air quality and purity monitoring
  • High-resolution 5″ color touch screen
  • Integrated data Logger for online monitoring
  • Single compressed air inlet for a convenient setup
  • Robust metal cabinet for rough industrial applications
  • Plug & Play operation, no configuration needed
  • For Compressed Air, Nitrogen N2, Carbon dioxide CO2
SKU: ff61a13aa282 Kategori: Brand:

Deskripsi

Monitor Kemurnian Udara Terkompresi SUTO S601 secara permanen mengukur dan memantau kontaminan udara terkompresi seperti Titik Embun, Uap Minyak, Konsentrasi Partikel, dan Tekanan secara real time. Dengan demikian, S601 menyatukan teknologi canggih dalam satu paket yang mudah digunakan.

Pemantauan Kualitas dan Kemurnian Udara Terkompresi 24/7

Kontaminasi produk dapat merusak bisnis dan merugikan pelanggannya. Pendekatan umum berupa pemeriksaan acak dan pengujian acak sistem udara bertekanan tidak memungkinkan bisnis untuk bereaksi cepat terhadap kejadian kontaminasi. Pendekatan ini juga tidak memberikan jaminan berkelanjutan bahwa tingkat kontaminasi tetap terkendali. Dalam dunia produksi yang terus berubah, pemantauan secara real-time dan permanen sangat penting untuk melindungi integritas produk Anda. SUTO S601 memantau kontaminan, memberikan ketenangan pikiran bagi bisnis bahwa produk dan pelanggannya terlindungi.

Kepatuhan terhadap Standar ISO 8573-1

Dengan kemajuan teknologi dan sensor revolusioner SUTO, S601 sangat cocok untuk memantau parameter kemurnian udara sesuai dengan ISO 8573-1. Kontaminasi partikel, titik embun, dan uap minyak semuanya dipantau secara terus-menerus dan disimpan untuk pelaporan selanjutnya. Semua ini dilakukan dalam satu perangkat.

Perekam Data Terintegrasi untuk Analisis Data

Fungsi pencatatan data memastikan catatan tetap utuh dan tersimpan. Informasi waktu nyata kemudian dapat diambil dari S601 oleh sistem SCADA melalui keluaran Modbus. Layar sentuh berwarna terintegrasi juga memungkinkan pengguna untuk melihat semua informasi secara lokal.

Indikasi Alarm

Titik alarm dapat diatur untuk dipicu jika kontaminan mencapai batas yang dipilih. Lampu eksternal atau sirene opsional dapat ditambahkan ke alarm.

Semua Rentang Pengukuran Sekilas
  • Pengukuran partikel dari 0,1 < d ≤ 0,5 µm, 0,5 < d ≤ 1,0 µm, 1,0 < d ≤ 5,0 µm
  • Pengukuran Tekanan (0,3 … 1,5 MPa)
  • Pengukuran titik embun dari -100 hingga +20°C Td
  • Pengukuran uap minyak dari 0,001 hingga 5.000 mg/m³
Instalasi dan Koneksi Mudah

Monitor Kemurnian Udara Terkompresi Stasioner S601 mudah dan cepat dipasang, cukup sambungkan unit ke daya dan suplai udara terkompresi dengan konektor cepat 6 mm yang mudah digunakan. Casing yang kokoh dan dapat dipasang di dinding dengan sertifikasi IP54 memberikan perlindungan tinggi di lingkungan industri.

Spesifikasi

MEASUREMENT
Particle concentration
Accuracy Option A1263:
30 ... 70 % von
d > 0.1 μm
90 ... 110 % von
d ≥ 0.3 μm
Option A1260:
50 % @
0.1 < d ≤ 0.15 μm
100 @ d > 0.15 μm
Selectable units cn/m³, cn/ft³
Measuring range Option A1263:
0.1 < d ≤ 0.5 μm
0.5 < d ≤ 1.0 μm
1.0 < d ≤ 5.0 μm
5.0 μm < d
Option A1260:
0.3 < d ≤ 0.5 μm
0.5 < d ≤ 1.0 μm
1.0 < d ≤ 5.0 μm
5.0 μm < d
Sensor Laser optical particle counter
Sampling rate 1 min.
Flow rate 2.83 l/min
Pressure Dew Point
Accuracy ± 1 °C Td (0 ... 20 °C Td)
± 2 °C Td (-70 ... 0 °C Td)
± 3 °C Td (-100 ... -70 °C Td)
Selectable units °C, °F
Measuring range -100 ... +20 °C Td
Sensor QCM + Polymer
Response time (t90) -20 °C Td -> -60 °C Td = < 240 sec
-60 °C Td -> -20°C Td = < 30 sec
@ 4 l/min
Oil vapor
Accuracy 5 % of value +/- 0.003 mg/m³
Detection limit 0.003 mg/m³
Resolution 0.001 mg/m³
Selectable units mg/m³
Measuring range 0.001 ... 5.000 mg/m³
Sensor PID (Photoionisation detector)
UV lamp lifetime 1 year or 6000 working hours, whichever comes first
Sampling rate 1 sec.
Pressure
Accuracy 0.5 % FS
Measuring range 0.1 ... 1.6 MPa(g)
Sensor Piezo resistive sensor
Temperature
Accuracy ± 0.3 °C
Measuring range -30 ... +70 °C
Sensor Pt100
Reference conditions
Selectable conditions ISO1217 20 °C 1000 mbar

SIGNAL INTERFACE & SUPPLY
Fieldbus
Protocol Modbus/TCP
Update rate 1 / sec.
Alarm output
Relay 2 x Changeover Relay (freely programmable)
Rating 230 VAC, 3A
Power Supply
Voltage supply 100 ... 240 VAC, 50/60 Hz
Current consumption 50 VA
Interface
USB USB Micro with OTG support

GENERAL DATA
Configuration
Others Device comes pre-configured
Configuration can be done via
on-screen touch
Display
Integrated Touchscreen, Size: 5“, Resolution:
800 x 480 px
Data Logger
Storage Up to 3 million recorded data sets
(10 channels each)
Material
Process connection Brass nickel-plated, FKM
Housing Sheet steel, powder coated cabinet
Miscellaneous
Electrical connection AC Clamp Terminals, M12, RJ45
Protection class IP55 (cover lid closed)
Approvals CE
Prozessanschluss Micro quick connector, full
passthrough, male (1.5 m hose with
coupling included)
Weight 15 kg
Operating conditions
Medium Compressed Air, Nitrogen N₂, Carbon dioxide CO₂ (software setting)
Medium quality ISO 8573-1: 4.5.4 or better
Medium temperature 0 ... + 50 °C
Medium humidity Medium humidity < 40 % rH,
no condensation
Operating pressure 0.3 ... 1.5 MPa(g)
Ambient temperature 0 ... +50 °C
Ambient humidity 0 ... 90 % rH
Storage temperature -10 ... +50°C
Transport temperature -10 ... +50 °C
