Dalam bangunan komersial, rumah sakit, hotel, gedung perkantoran, maupun fasilitas industri, kebutuhan pendinginan tidak hanya bergantung pada satu unit chiller. Di balik sistem pendingin yang bekerja setiap hari terdapat satu area khusus yang menjadi pusat pengolahan dan distribusi chilled water. Area tersebut dikenal sebagai chiller plant room.
Bagi orang yang tidak terlibat langsung dalam pengoperasian HVAC, ruangan ini mungkin terlihat seperti kumpulan mesin, pompa, pipa, dan panel kontrol. Padahal, setiap komponen memiliki fungsi yang saling berkaitan. Gangguan pada satu bagian dapat memengaruhi temperatur chilled water, pressure, hingga kemampuan sistem memenuhi cooling load bangunan.
Apa Itu Chiller Plant Room?
Chiller plant room adalah area khusus yang digunakan untuk menempatkan dan mengoperasikan berbagai peralatan utama dalam sistem chilled water. Di dalam ruangan ini biasanya terdapat chiller, chilled water pump, condenser water pump, control panel, expansion tank, serta berbagai valve dan sistem pendukung lainnya.
Berbeda dengan sistem AC split yang memiliki unit indoor dan outdoor secara terpisah, chilled water system menggunakan satu sistem terpusat. Chiller menghasilkan chilled water dengan temperatur tertentu. Air tersebut kemudian dipompa menuju Air Handling Unit (AHU) atau Fan Coil Unit (FCU) yang berada di berbagai area bangunan.
Setelah menyerap panas dari ruangan, chilled water kembali menuju chiller untuk didinginkan lagi. Siklus ini berlangsung terus selama sistem membutuhkan pendinginan.
Pada water cooled chiller plant, terdapat satu rangkaian tambahan berupa condenser water system. Sistem ini membawa panas dari chiller menuju cooling tower sebelum air kembali digunakan dalam proses pendinginan.
Bagaimana Chiller Plant Room Bekerja?
Cara kerja chiller plant room sebenarnya mengikuti alur yang cukup jelas. Chiller menjadi pusat proses pendinginan, sementara pompa dan sistem piping memastikan chilled water dapat bergerak dari satu titik ke titik lainnya.
Chilled water yang sudah didinginkan oleh chiller dipompa menuju AHU atau FCU. Di dalam cooling coil, panas dari udara berpindah ke chilled water. Air yang temperaturnya sudah meningkat kemudian kembali ke chiller untuk didinginkan kembali.
Pada sistem water cooled chiller, panas dari refrigerant dipindahkan ke condenser water. Air tersebut kemudian dialirkan menuju cooling tower. Cooling tower membuang panas ke lingkungan melalui proses evaporative cooling.
Karena banyak komponen bekerja secara bersamaan, desain chiller plant room perlu memperhatikan flow rate, pressure, temperatur, kapasitas pompa, dan kebutuhan cooling load.
Komponen Utama di Dalam Chiller Plant Room
Isi chiller plant room dapat berbeda tergantung desain sistem, kapasitas bangunan, dan jenis chiller yang digunakan. Namun, beberapa komponen berikut umum ditemukan dalam instalasi chilled water.
1. Chiller
Chiller merupakan peralatan utama yang menghasilkan chilled water. Unit ini mengambil panas dari chilled water melalui proses refrigerasi sehingga temperatur air kembali mencapai set point yang ditentukan.
Pada bangunan komersial, kapasitas chiller biasanya disesuaikan dengan kebutuhan cooling load. Beberapa fasilitas menggunakan lebih dari satu chiller agar kapasitas pendinginan dapat disesuaikan dengan kondisi beban aktual.

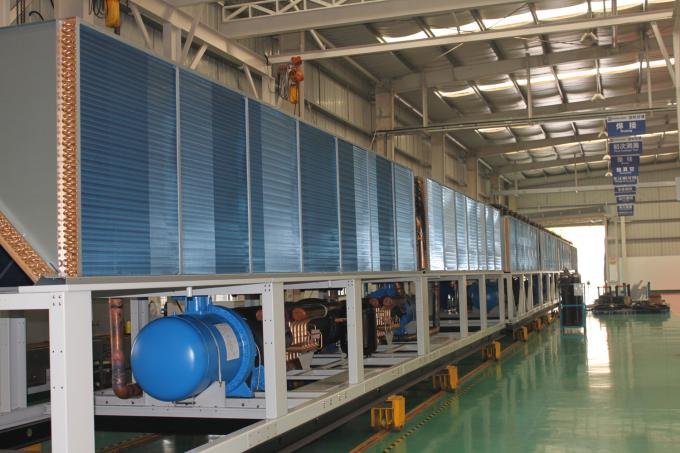

Jenis chiller yang digunakan dapat berupa air cooled chiller atau water cooled chiller. Water cooled chiller membutuhkan condenser water system dan cooling tower, sedangkan air cooled chiller membuang panas langsung ke udara melalui condenser coil dan fan.
2. Chilled Water Pump
Chilled water pump bertugas mengalirkan chilled water dari chiller menuju AHU atau FCU dan mengembalikannya ke chiller.
Pemilihan pompa tidak hanya berdasarkan kapasitas flow. Pressure head, panjang piping, jumlah fitting, dan pressure drop pada sistem juga perlu diperhitungkan.
Pada instalasi tertentu digunakan variable speed pump dengan Variable Frequency Drive (VFD). Sistem ini memungkinkan kecepatan pompa menyesuaikan kebutuhan flow sehingga konsumsi energi dapat lebih terkendali.
3. Condenser Water Pump
Komponen ini terdapat pada water cooled chiller plant. Condenser water pump mengalirkan air dari cooling tower menuju condenser chiller dan kemudian mengembalikannya ke cooling tower.
Sirkulasi ini menjadi bagian penting dalam proses pembuangan panas. Masalah pada condenser water pump dapat meningkatkan condensing temperature dan membuat chiller bekerja lebih berat.
4. Cooling Tower
Cooling tower biasanya berada di area terbuka atau rooftop, bukan di dalam ruangan tertutup. Namun, komponen ini tetap menjadi bagian dari keseluruhan chiller plant.
Cooling tower membuang panas dari condenser water ke lingkungan. Air yang telah menerima panas dari chiller dialirkan melewati cooling tower, kemudian panas dilepas melalui kontak dengan udara.
Kondisi cooling tower sangat memengaruhi performa water cooled chiller. Fouling, scaling, fan problem, dan kualitas air yang buruk dapat menurunkan kemampuan heat rejection.
5. Expansion Tank
Expansion tank digunakan untuk mengakomodasi perubahan volume air akibat perubahan temperatur pada chilled water system.
Ketika temperatur air meningkat, volume air ikut berubah. Expansion tank memberikan ruang untuk menampung perubahan tersebut sekaligus membantu menjaga pressure sistem tetap berada dalam rentang yang sesuai.
6. Air Separator dan Dirt Separator
Dalam chilled water system, udara dan kotoran dapat mengganggu sirkulasi. Air separator membantu memisahkan udara yang terbawa dalam aliran air. Sementara itu, dirt separator atau strainer menangkap partikel yang dapat mengganggu pompa, valve, dan heat exchanger.
Kedua komponen ini sering dianggap kecil dibandingkan chiller dan pompa. Namun, kondisi internal piping sangat berpengaruh terhadap performa sistem secara keseluruhan.
7. Valve dan Piping
Piping menjadi jalur utama yang menghubungkan chiller dengan berbagai komponen lainnya. Di sepanjang jalur tersebut terdapat berbagai jenis valve untuk mengatur isolasi, balancing, flow, maupun maintenance.
Ukuran pipa perlu disesuaikan dengan flow rate dan pressure drop yang direncanakan. Piping yang terlalu kecil dapat meningkatkan pressure drop dan membuat pompa bekerja lebih berat.
8. Control Panel dan Building Management System
Chiller plant room modern biasanya dilengkapi control panel untuk memonitor dan mengendalikan peralatan.
Parameter seperti supply water temperature, return water temperature, pressure, flow, compressor status, pump status, dan alarm dapat dipantau melalui sistem kontrol. Pada gedung yang menggunakan Building Management System (BMS), data dari chiller plant dapat dipantau secara terpusat.
Data tersebut membantu operator melihat perubahan performa sebelum masalah berkembang menjadi gangguan yang lebih besar.
Mengapa Layout Chiller Plant Room Penting?
Chiller plant room bukan hanya persoalan menempatkan semua mesin dalam satu ruangan. Layout harus mempertimbangkan akses maintenance, jalur piping, ventilasi, drain, electrical connection, serta ruang untuk memindahkan komponen saat proses overhaul.
Chiller dan pompa yang terlalu rapat dapat menyulitkan teknisi ketika melakukan pemeriksaan. Jalur piping yang tidak tertata juga dapat membuat proses troubleshooting menjadi lebih sulit.
Untuk water cooled chiller, ventilasi ruangan juga perlu diperhatikan karena pompa, motor, dan peralatan lainnya menghasilkan panas selama beroperasi.
Masalah yang Sering Terjadi di Chiller Plant Room
Beberapa masalah dapat muncul akibat kondisi peralatan maupun desain sistem. Pressure drop tinggi, flow yang tidak sesuai, temperatur chilled water yang tidak mencapai target, dan ketidakseimbangan antar circuit merupakan beberapa contoh yang sering diperiksa saat troubleshooting.
Pada water cooled system, masalah juga dapat muncul dari condenser side. Cooling tower yang kotor, condenser tube yang mengalami fouling, atau condenser water flow yang tidak mencukupi dapat membuat performa chiller menurun.
Karena itu, troubleshooting sebaiknya tidak hanya dilakukan pada chiller. Pemeriksaan perlu mencakup pompa, piping, valve, heat exchanger, cooling tower, hingga sistem kontrol.
Kesimpulan
Chiller plant room merupakan pusat dari sistem chilled water yang mengatur proses produksi dan distribusi pendinginan dalam sebuah bangunan atau fasilitas. Di dalamnya terdapat berbagai komponen seperti chiller, chilled water pump, condenser water pump, piping, valve, expansion tank, separator, dan control system.
Setiap komponen memiliki fungsi yang berbeda, tetapi performanya saling berkaitan. Chiller dengan kapasitas besar tidak akan memberikan hasil maksimal ketika flow pompa tidak sesuai atau condenser system mengalami masalah.
Karena itu, desain, instalasi, commissioning, dan maintenance chiller plant perlu dilihat sebagai satu kesatuan. Pendekatan tersebut membantu menjaga cooling system tetap stabil dan sesuai dengan kebutuhan operasional bangunan.
