Thermal valve merupakan salah satu komponen penting dalam sistem pelumasan screw compressor. Komponen ini berperan mengatur jalur aliran oli berdasarkan temperatur oli sebelum masuk ke oil cooler atau kembali ke sistem pelumasan compressor.
Pengaturan temperatur oli menjadi bagian penting dalam menjaga kinerja screw compressor. Oli tidak hanya berfungsi sebagai pelumas, tetapi juga membantu proses sealing dan membawa panas keluar dari ruang kompresi.
Memahami fungsi thermal valve membantu tim maintenance mengenali perannya dalam sistem compressor, termasuk kaitannya dengan temperatur oli, oil cooler, dan kondisi operasi mesin.
Apa Itu Thermal Valve pada Screw Compressor?

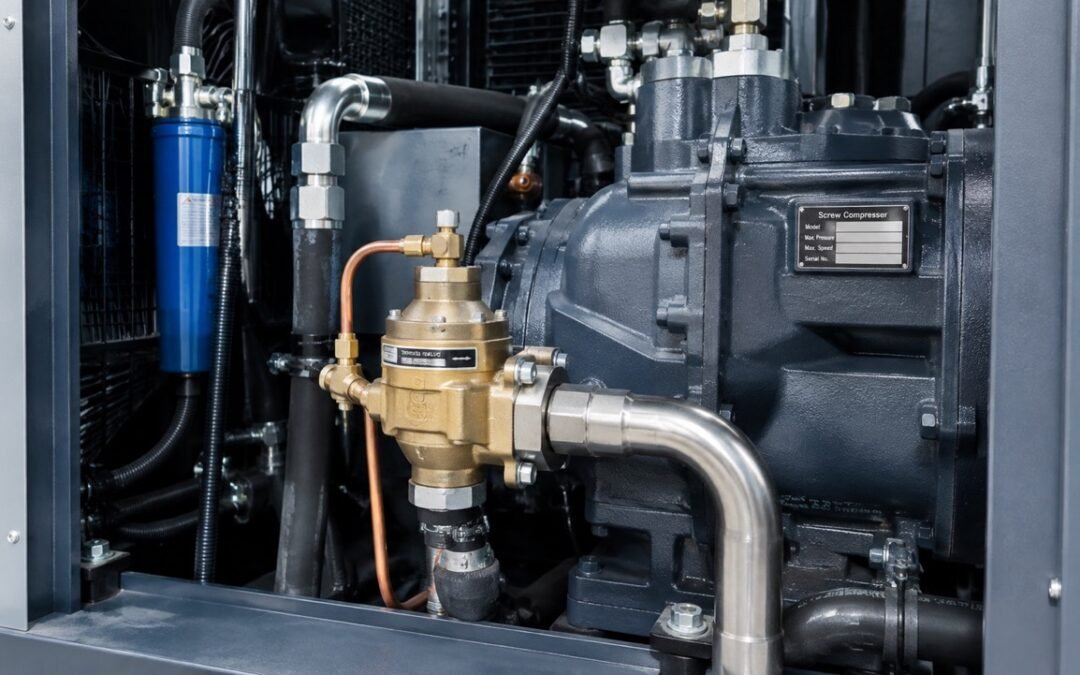

Thermal valve pada screw compressor adalah katup pengatur temperatur oli yang bekerja berdasarkan perubahan temperatur. Komponen ini mengatur distribusi aliran oli menuju oil cooler atau melewati jalur bypass sesuai dengan temperatur oli.
Pada saat oli masih berada pada temperatur rendah, thermal valve dapat mengarahkan sebagian atau seluruh aliran oli melalui jalur bypass sehingga oli tidak langsung melewati oil cooler. Ketika temperatur oli meningkat hingga mencapai kondisi kerja tertentu, katup mulai mengarahkan aliran menuju oil cooler untuk membantu menurunkan temperatur oli.
Cara kerja tersebut membuat temperatur oli dapat dikendalikan dalam rentang operasi yang sesuai dengan desain compressor.
Thermal valve juga dapat dikenal dengan istilah thermostatic valve atau temperature control valve, tergantung desain dan istilah yang digunakan oleh manufacturer.
Apa Fungsi Thermal Valve pada Screw Compressor?
Fungsi utama thermal valve adalah mengatur temperatur oli dalam sistem pelumasan screw compressor. Namun, perannya berkaitan dengan beberapa aspek lain dalam pengoperasian compressor.
Mengatur Aliran Oli Menuju Oil Cooler
Thermal valve menentukan jalur yang dilewati oli berdasarkan temperatur. Katup dapat mengarahkan oli melalui bypass atau menuju oil cooler.
Mekanisme ini membantu menjaga temperatur oli tetap berada dalam rentang kerja yang sesuai.
Membantu Menjaga Temperatur Oli
Temperatur oli yang terlalu tinggi dapat memengaruhi karakteristik oli dan kemampuan sistem pelumasan dalam menjalankan fungsinya. Thermal valve membantu mengatur pelepasan panas melalui oil cooler.
Pengaturan ini menjadi bagian dari sistem pengendalian temperatur pada screw compressor.
Membantu Mempercepat Pencapaian Temperatur Kerja
Saat compressor baru mulai beroperasi, temperatur oli masih relatif rendah. Thermal valve membantu mengurangi pendinginan berlebihan dengan mempertahankan sebagian aliran oli pada jalur bypass.
Kondisi tersebut membantu oli mencapai temperatur kerja yang sesuai sebelum proses pendinginan berlangsung secara penuh.
Mendukung Proses Pelumasan
Oli pada screw compressor memiliki beberapa fungsi dalam sistem kompresi. Selain memberikan pelumasan pada bagian tertentu, oli juga dapat membantu sealing dan menyerap panas dari proses kompresi.
Temperatur oli yang terkontrol membantu karakteristik oli tetap sesuai dengan kebutuhan sistem.
Membantu Menjaga Efisiensi Sistem
Pengaturan aliran oli dan temperatur yang tepat mendukung kondisi operasi screw compressor. Thermal valve menjadi salah satu komponen yang membantu sistem oil circuit bekerja sesuai desain.
Efisiensi aktual tetap dipengaruhi oleh kondisi compressor secara keseluruhan, termasuk kualitas oli, oil filter, oil cooler, air filter, beban kerja, dan kondisi komponen internal.
Bagaimana Cara Kerja Thermal Valve pada Screw Compressor?
Cara kerja thermal valve berkaitan dengan perubahan temperatur oli. Di dalam valve terdapat elemen thermostatic yang merespons perubahan temperatur dan mengubah posisi katup.
Secara umum, aliran oli pada screw compressor dapat melalui dua jalur utama, yaitu jalur bypass dan jalur menuju oil cooler.
Saat Temperatur Oli Masih Rendah
Pada kondisi start-up, temperatur oli masih rendah. Thermal valve berada pada posisi yang membuat oli dapat melewati jalur bypass atau hanya sebagian melewati oil cooler.
Kondisi ini mengurangi proses pendinginan pada tahap awal dan membantu oli mencapai temperatur kerja.
Saat Temperatur Oli Meningkat
Ketika temperatur oli meningkat, elemen thermostatic merespons perubahan tersebut. Posisi valve berubah dan aliran oli mulai diarahkan menuju oil cooler.
Oil cooler kemudian membantu melepaskan panas dari oli sebelum oli kembali ke sistem compressor.
Saat Temperatur Mencapai Kondisi Kerja
Pada kondisi operasi normal, thermal valve mengatur distribusi aliran berdasarkan temperatur oli. Besarnya aliran yang melewati oil cooler dapat berubah mengikuti kondisi temperatur.
Detail temperatur pembukaan dan karakteristik valve bergantung pada desain screw compressor serta spesifikasi thermal valve yang digunakan.
Mengapa Temperatur Oli Penting pada Screw Compressor?
Oli memiliki peran penting pada screw compressor tipe oil injected. Oli bersirkulasi melalui sistem untuk membantu pelumasan, sealing, dan pengendalian panas.
Temperatur oli yang tidak sesuai dapat memengaruhi karakteristik oli dan kinerja sistem.
Temperatur Oli Terlalu Tinggi
Temperatur oli yang terlalu tinggi dapat mempercepat degradasi oli. Dalam kondisi tertentu, panas berlebih juga dapat memengaruhi komponen lain pada sistem oil circuit.
Beberapa faktor yang dapat berkaitan dengan temperatur oli tinggi antara lain:
- Oil cooler kotor.
- Aliran cooling air atau cooling water tidak optimal.
- Thermal valve mengalami gangguan.
- Kualitas atau kondisi oli tidak sesuai.
- Oil filter mengalami masalah.
- Beban compressor terlalu tinggi.
- Kondisi lingkungan memiliki temperatur tinggi.
Pemeriksaan perlu dilakukan secara menyeluruh untuk menentukan penyebab sebenarnya.
Temperatur Oli Terlalu Rendah
Temperatur oli yang terlalu rendah juga bukan kondisi ideal untuk semua sistem. Viskositas oli dapat menjadi lebih tinggi sehingga karakteristik aliran berubah.
Thermal valve membantu mengatur proses pemanasan oli pada fase awal operasi dengan mengendalikan jalur alirannya.
Apa Ciri-Ciri Thermal Valve Bermasalah?
Kerusakan atau gangguan pada thermal valve dapat memengaruhi temperatur oli dan kinerja sistem oil circuit. Gejalanya dapat berbeda tergantung posisi valve saat mengalami masalah.
Beberapa indikasi yang perlu diperhatikan antara lain:
Temperatur Oli Terlalu Tinggi
Thermal valve yang tidak mengarahkan oli ke oil cooler secara tepat dapat menyebabkan temperatur oli meningkat. Namun, kondisi ini juga dapat disebabkan oleh oil cooler yang kotor, gangguan aliran pendingin, atau masalah komponen lainnya.
Pemeriksaan thermal valve perlu dilakukan bersama pemeriksaan sistem pendinginan.
Temperatur Oli Tidak Mencapai Kondisi Kerja
Valve yang terus membuka jalur tertentu dapat membuat oli terlalu lama berada pada kondisi temperatur rendah. Kondisi ini perlu diperiksa terutama ketika temperatur oli tidak sesuai dengan pola operasi normal compressor.
Temperatur Operasi Tidak Stabil
Perubahan temperatur yang tidak normal dapat menjadi indikasi adanya masalah pada sistem kontrol temperatur oli. Thermal valve menjadi salah satu komponen yang perlu diperiksa bersama oil cooler dan komponen oil circuit lainnya.
Compressor Mengalami High Temperature Trip
Pada kondisi tertentu, kenaikan temperatur oli dapat memicu sistem proteksi compressor. High temperature trip tidak secara otomatis menunjukkan kerusakan thermal valve.
Penyebab lain seperti oil cooler, ventilasi, temperatur lingkungan, kualitas oli, dan kondisi compressor juga perlu diperiksa.
Apa Penyebab Thermal Valve Mengalami Gangguan?
Thermal valve bekerja dalam sistem yang mengalami perubahan temperatur dan aliran oli secara terus-menerus. Kondisi tersebut membuat komponen membutuhkan pemeriksaan dalam kegiatan maintenance.
Beberapa faktor yang dapat memengaruhi kondisi thermal valve antara lain:
Usia Komponen
Komponen yang telah beroperasi dalam waktu lama dapat mengalami penurunan performa. Elemen thermostatic dan bagian internal lainnya dapat mengalami perubahan karakteristik.
Kontaminasi pada Oli
Oli yang terkontaminasi dapat membawa partikel atau material yang berpotensi mengganggu kerja komponen pada oil circuit.
Kondisi oli perlu diperhatikan bersama oil filter dan interval penggantian oli.
Pemilihan Oli yang Tidak Sesuai
Jenis oli harus mengikuti spesifikasi yang ditetapkan oleh manufacturer screw compressor. Karakteristik oli yang berbeda dapat memengaruhi sistem pelumasan dan pengendalian temperatur.
Masalah pada Oil Cooler
Thermal valve tidak bekerja sendiri. Oil cooler yang kotor atau memiliki masalah aliran pendingin dapat menyebabkan temperatur oli tetap tinggi meskipun thermal valve bekerja dengan baik.
Karena itu, diagnosis tidak cukup hanya berdasarkan temperatur oli.
Bagaimana Cara Merawat Thermal Valve Screw Compressor?
Thermal valve merupakan bagian dari oil circuit sehingga perawatannya berkaitan dengan perawatan sistem pelumasan secara keseluruhan.
Lakukan Preventive Maintenance
Pemeriksaan berkala membantu menemukan perubahan kondisi compressor sebelum berkembang menjadi gangguan yang lebih serius. Pemeriksaan dapat mengikuti interval maintenance yang direkomendasikan oleh manufacturer.
Pantau Temperatur Oli
Temperatur oli menjadi salah satu parameter penting dalam pemantauan screw compressor. Perubahan dari pola operasi normal perlu dicatat dan diperiksa.
Data historis dapat membantu tim maintenance melihat tren perubahan performa.
Periksa Kondisi Oil Cooler
Oil cooler perlu diperiksa untuk memastikan proses pelepasan panas berjalan dengan baik. Debu, kotoran, atau deposit dapat mengurangi kemampuan heat transfer.
Pada air cooled compressor, kebersihan permukaan cooler dan aliran udara perlu diperhatikan. Pada sistem water cooled, kondisi cooling water dan heat exchanger juga perlu diperiksa.
Gunakan Oli Sesuai Spesifikasi
Jenis oli harus mengikuti rekomendasi manufacturer. Penggunaan oli yang tepat membantu menjaga karakteristik pelumasan dan sistem oil circuit.
Periksa Thermal Valve Saat Ada Indikasi Gangguan
Pemeriksaan thermal valve dapat dilakukan ketika terdapat indikasi temperatur oli yang tidak normal. Pemeriksaan dapat mencakup kondisi fisik, respons valve terhadap temperatur, serta jalur aliran oli.
Metode pemeriksaan mengikuti desain dan prosedur service dari manufacturer.
Apa Perbedaan Thermal Valve dengan Pressure Valve?
Thermal valve dan pressure valve memiliki fungsi yang berbeda meskipun keduanya merupakan bagian dari sistem compressor.
Thermal valve bekerja berdasarkan temperatur, sedangkan pressure valve bekerja berdasarkan tekanan.
Thermal valve digunakan untuk mengatur jalur aliran oli berdasarkan temperatur oli. Sementara itu, pressure valve digunakan untuk mengatur atau mempertahankan kondisi tekanan tertentu sesuai dengan fungsi dan desain sistem.
Pada screw compressor, beberapa jenis valve dapat bekerja secara bersamaan dalam oil circuit dan sistem kompresi. Setiap valve memiliki fungsi dan karakteristik yang berbeda.
Apakah Semua Screw Compressor Menggunakan Thermal Valve?
Tidak semua screw compressor memiliki desain sistem yang sama. Penggunaan thermal valve, bentuk komponennya, lokasi pemasangannya, serta karakteristik temperaturnya bergantung pada desain manufacturer.
Beberapa compressor menggunakan thermostatic valve sebagai bagian dari sistem pengaturan temperatur oli. Model dan spesifikasinya juga dapat berbeda antar unit.
Karena itu, pemeriksaan atau penggantian thermal valve perlu mengacu pada manual, parts list, dan spesifikasi manufacturer dari unit yang digunakan.
Kapan Thermal Valve Perlu Diperiksa?
Pemeriksaan thermal valve menjadi relevan ketika terdapat perubahan pada temperatur oli atau gejala yang berkaitan dengan sistem oil circuit.
Beberapa kondisi yang perlu diperhatikan antara lain:
- Temperatur oli lebih tinggi dari kondisi normal.
- Temperatur oli terlalu rendah dalam kondisi operasi.
- Temperatur oli berubah secara tidak stabil.
- Compressor mengalami high temperature alarm.
- Performa pendinginan oli menurun.
- Terdapat perubahan pola operasi setelah maintenance.
- Oil cooler sudah diperiksa tetapi temperatur tetap tidak normal.
Pemeriksaan sebaiknya dilakukan secara menyeluruh. Thermal valve bukan satu-satunya komponen yang dapat menyebabkan perubahan temperatur oli.
Kapan Membutuhkan Service Screw Compressor?
Thermal valve merupakan salah satu bagian dari sistem yang mendukung pengendalian temperatur pada screw compressor. Gangguan pada komponen ini perlu dilihat bersama kondisi oil cooler, oli, filter, sistem pendinginan, dan komponen terkait lainnya.
Delta Sinergi Sekawan menyediakan layanan service dan maintenance mesin industri, termasuk kebutuhan perawatan screw air compressor. Pemeriksaan dapat menjadi bagian dari upaya menjaga kondisi compressor dan menemukan sumber gangguan berdasarkan kondisi aktual unit.
Perawatan berkala juga membantu perusahaan memantau kondisi komponen penting pada screw compressor, termasuk sistem pelumasan dan pendinginan. Penanganan dilakukan berdasarkan jenis unit dan kebutuhan operasional mesin.
Perusahaan yang mengalami perubahan temperatur oli, high temperature alarm, atau penurunan performa compressor dapat melakukan pemeriksaan teknis untuk mengetahui kondisi unit dan kebutuhan perawatannya.
Kesimpulan
Thermal valve pada screw compressor merupakan komponen yang mengatur aliran oli berdasarkan temperatur. Komponen ini mengendalikan distribusi oli melalui jalur bypass dan oil cooler untuk membantu menjaga temperatur oli dalam kondisi kerja yang sesuai.
Fungsi thermal valve berkaitan dengan pengendalian temperatur oli, sistem pelumasan, proses pelepasan panas, dan kondisi operasi screw compressor secara keseluruhan.
Gangguan pada thermal valve dapat ditandai dengan temperatur oli yang terlalu tinggi, terlalu rendah, tidak stabil, atau munculnya alarm temperatur. Namun, diagnosis tetap perlu mencakup komponen lain seperti oil cooler, oil filter, kualitas oli, dan sistem pendinginan.
Perawatan berkala, pemantauan temperatur oli, penggunaan oli sesuai spesifikasi, serta pemeriksaan sistem oil circuit menjadi bagian penting dalam menjaga kondisi thermal valve dan screw compressor.
